广华集团异地分支VOIP组网方案

发布日期:2014-07-10    点击:2518 次

1  方案概述

1.1背景概述

深圳广华集团由于其业务开展的特点,除了深圳总部外,在河源,广州等城市也都建有子公司。然而电话系统与网络系统的相对独立,使得通讯费用开支十分巨大。同时,由于行业内的竞争加剧,越来越多的行业也开始寻求更有效的企业通讯方式,如何提高效率、降低沟通成本、加强行业核心的竞争力成为集团的迫切之需。

1.2需求分析

集团的语音专网需要进行全面的重新整合,在公司原有的网络基础上实现基于IP的语音专网系统。需要实现的专网业务如下:

1)总局和各分支机构通过VOIP网关,实现深圳总部与各子公司的电话系统之间通过网络互通,实现全集团内部通话0成本。

2)实现各地分机直拨,提高办公通信效率。

2  方案说明

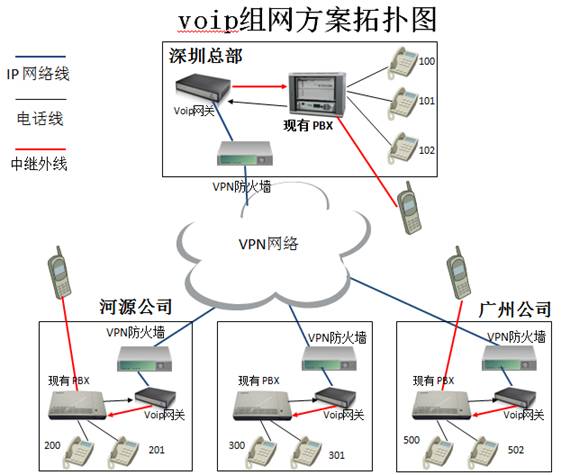

2.1方案网络拓扑图



2.1.1       方案说明

VOIP融合通信产品提供了语音数据综合接入解决方案,系统充分利用互联网资源,大幅降低公司通讯费用支出,同时加强公司内部、公司与客户、公司与合作者及公司与供应商之间的联系,提高公司的竞争力。总部和各个分支机构之间采用VOIP组网,机构之间的通话全部通过VPN传输,不但可以实现机构之间的0通话费用,也可以保障信息安全。

1)   在每个点架设一台voip网关,FXS口与电话系统的中继端口相连,用作呼出到其它分公司,FXO口与电话交换机的分机端口相连,用来给其它分公司做呼入。

2)   深圳总部与各分公司之间为内部专线连接或VPN网络连接

3  拨号方案

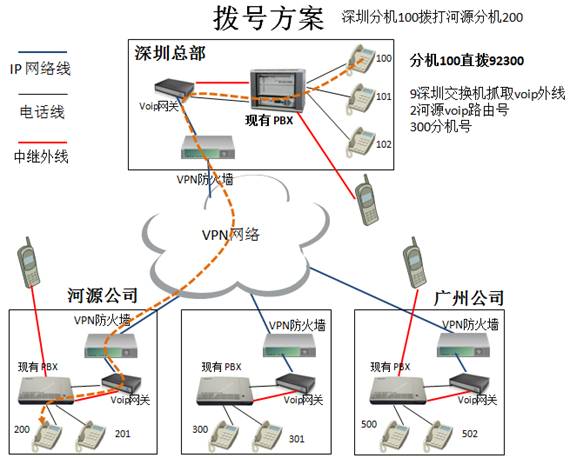

1、深圳分机100拨打河源分机200

           分机100直拨92200.(9深圳交换机抓取voip外线.2河源voip路由号.200分机号)

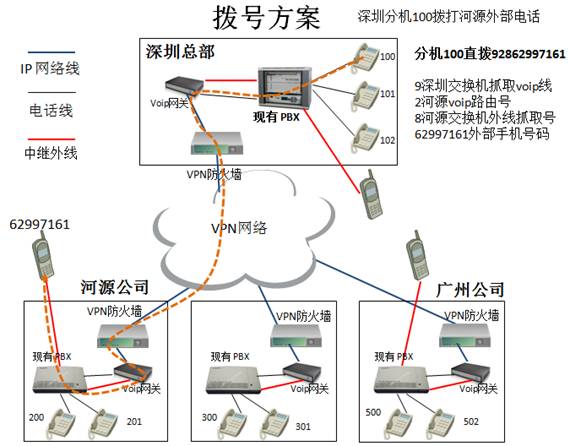

2、深圳分机100拨打河源外部电话62887161

           深圳分机100直拨92862997161.(9深圳交换机抓取voip线.2河源voip路由号.8河源换机外线抓取号.62997161外部手机号码。

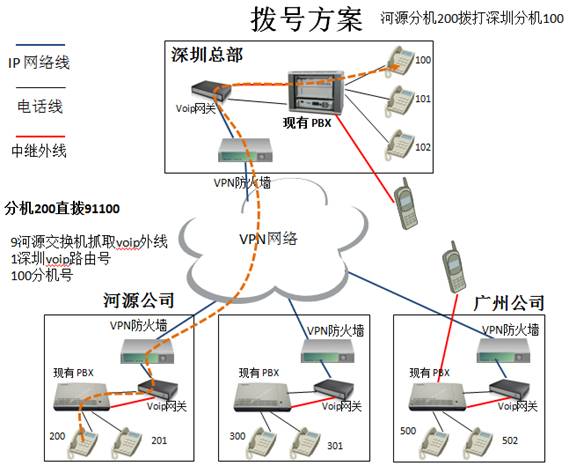

3、河源分机200拨打深圳分机100

      河源分机200直拨91100,(9河源交换机抓取voip外线,1深圳voip路由号,分机100分机号)

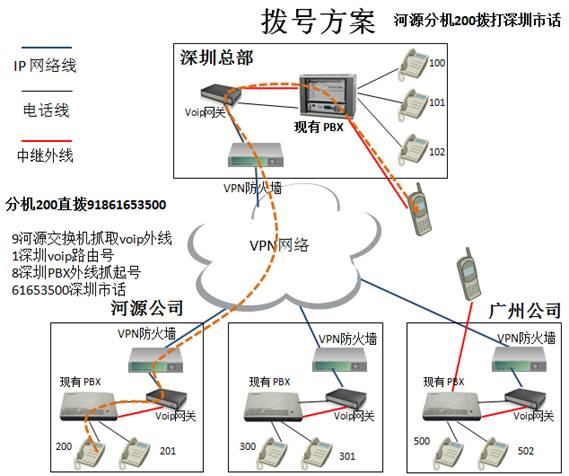

4河源分机200拨打深圳市话号码61653500

      河源分机200直拨918616535009为河源交换机抓取voip线路,1深圳voip路由号,8深圳交换机外线抓取号。
